PRÉSENTATION
Relier les niveaux de votre activité

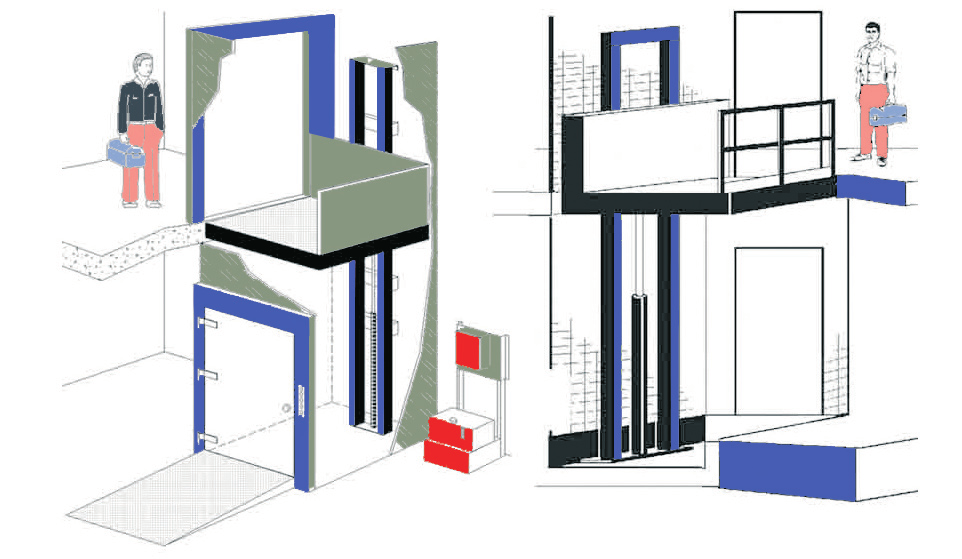

Les gammes C1N et PL d’ACI Élévation sont destinées à l’élévation de charges entre un rez-de-chaussée et un, deux ou trois étages. Le plateau est entraîné par un vérin hydraulique et des chaînes de levage. L’accès au plateau pour le chargement ne permet pas d’accompagner la charge : le transport de personnes est interdit.
La brochure prévoit jusqu’à trois faces d’accès, un plateau en tôle larmée, une centrale hydroélectrique externe et des portes palières asservies. Les dimensions du plateau, la gaine et les portes sont étudiées selon le bâtiment et les marchandises à déplacer.
CARACTÉRISTIQUES
Deux gammes selon vos charges et votre course
| Caractéristique | C1N | PL |
|---|---|---|
| Charge maximale selon version | 500 kg (C1N 0,5) ou 1 000 kg (C1N 1) | 1 000 kg (PL 1) ou 2 000 kg (PL 2) |
| Course maximale standard | 9,5 m | 11,5 m |
| Vitesse approximative | 7 m/min | 5 m/min |
| Fosse ou rampe | Fosse de 100 mm ou rampe de 1,5 m | Fosse de 140 mm ou rampe de 2 m |
| Puissance nominale | 2,2 kW | 4 kW |
| Fixation du mât | Au sol et contre un mur tous les 2 m, ainsi qu’en partie supérieure | Au sol et à chaque niveau |
| Alimentation | 400 V triphasé ; 230 V triphasé sur demande | |
ÉQUIPEMENTS
Chargement et sécurité aux niveaux
Le verrouillage aux niveaux est électromécanique à un point pour le C1N et hydromécanique à deux points pour le PL. La brochure décrit des commandes en très basse tension 24 V continu, un ralentissement à l’approche des niveaux, un contact de mou de chaîne et une sécurité antichute par clapet piloté sur le vérin.
Un limiteur de charge et des béquilles d’entretien complètent les équipements présentés. Les protections, garde-corps et portes sont définis en fonction des faces desservies et de l’implantation.
ADAPTATION
Une configuration à étudier avec vous
Selon étude, la brochure présente des plateaux personnalisables ou renforcés, des gaines et portes adaptées, des finitions inox ou galvanisées, une plage à rouleaux et une option de vitesse de 10 m/min avec démarrage et arrêt progressifs. Les possibilités ATEX mentionnées nécessitent une validation spécifique.
Les dimensions disponibles et les réservations sont détaillées dans la brochure. Un plan adapté à votre installation reste nécessaire avant travaux.
FICHE TECHNIQUE
Documentation du produit
Consulter la brochure PDF (nouvel onglet)Documentation du fabricant. Certaines brochures présentent plusieurs modèles ou variantes ; les caractéristiques applicables à votre projet sont à confirmer avec notre équipe.
Brochure fabricant mise à jour le 16 octobre 2012. Les caractéristiques, options, disponibilité et exigences applicables à la fourniture actuelle sont à confirmer lors de l’étude. Cette présentation ne constitue pas une attestation de conformité d’une installation.
